詳解：新型屏蔽水晶頭是什么？

2021-06-29

新型的網線水晶頭的使用，打破了常規應用傳輸?shù)乃俾剩芏嗥放贫荚诓粩嗟膭?chuàng)新與改革，不斷的追求新的突破點，每一次的突破往往意味著新的產品的誕生。新型水晶頭是由獨立的PCB板做為傳輸?shù)慕橘|(zhì)，穩定傳輸！以英曼綜合布線水晶頭為例：

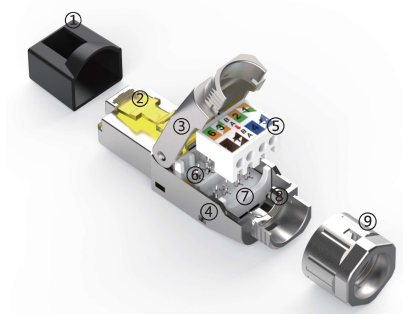

新型水晶頭分解圖說明：

1，防塵護套；2，撥片；3，360°屏蔽鋅合金上蓋；4，360°屏蔽鋅合金下蓋；5，壓線蓋；6，磷青銅壓線端子*8；7，壓線端子座；8，接地彈片；9，緊固螺帽。

新型水晶頭傳輸類別符合福祿克測試的標準。普通水晶頭最高可達七類，而此款水晶頭最高類別達到八類，各輔助材料如網線，都使用最高級別（八類網線等），那水晶頭頭最高傳輸速率可達40G，傳輸帶寬達2000MHZ。

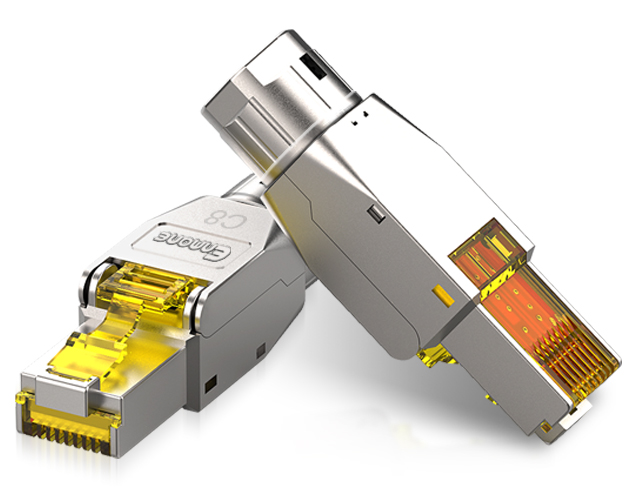

新型屏蔽水晶頭規格：

此款水晶頭的表面材質采用的是鋅合金，能夠有效的屏蔽干擾問題，插芯技術保留著普通水晶頭最高標準-50U鍍金技術，注塑的部分采用的是全新聚碳酸脂（PC）；新型水晶頭在配置上與普通水晶頭相差也有點大，導體線規在24AWG-22AWG,即單股線經小于等于1.5MM，線纜線經小于等于8.5MM；接口采用RJ45，8P8C標準插座使用；最重要的一點是PLUG與線纜的端接方式采用的是打線蓋壓接方式（即免打線方式）。

在其他特性上，新型的水晶頭也有明顯的特點，Plug與線纜的抗拉強度在50N左右，60秒內無損；接線端子壓線測試可重復壓接250次左右;工作環境性能在-10°—60°左右，滿足大部分需求性能，主要用途兼容所有RJ45接口網線、電腦、交換機等網絡數據鏈接。

新型水晶頭安裝方式：

了解了新型水晶頭性能之后，最重要的是關于水晶頭的使用方式了，步驟方式如下：

準備號所需要的工具：網線水晶頭、銅箔紙、剪線刀、打線刀

1，將水晶頭擰開，取出壓線蓋及后面的螺帽。將螺帽套入需要接水晶頭的網線，注意不要套反，以免后面擰不上；

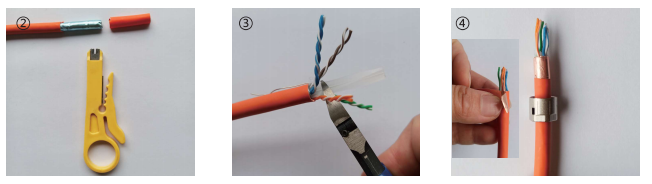

2，在網線2cm處用打線刀剝?nèi)ネ馄ぃサ翡X箔，將里面的地線捋到另一邊；

3，用剪線鉗剪去網線中間的十字骨架；

4，將銅箔紙包住地線，網線不需要留太長，用手將其持直，以方便后面穿入壓線蓋；
