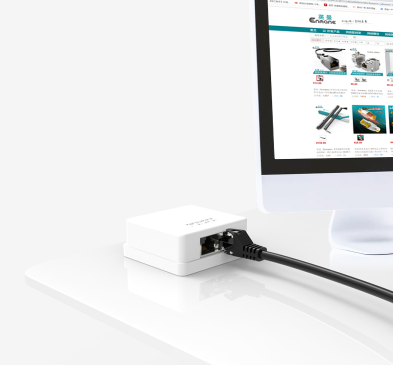

顧名思義，網絡桌盒又稱網線連接器或稱網線對接頭，主要放置于桌面上使用的，簡潔美觀大方是她的主要特點。很受網絡綜合布線愛好者的歡迎。

對于一部分人而言，可能還不太清楚網絡桌盒，小編就詳解的介紹一下網絡桌盒是什么？如何使用網絡桌盒？

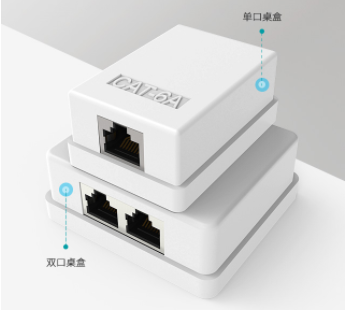

如圖所示，網絡桌盒分為單/雙口-屏蔽款/非屏蔽款。

1，底座；2，上蓋；3，單口屏蔽RJ45接口；4，單口非屏蔽RJ45接口；5，雙口-屏蔽RJ45接口；6，單口-非屏蔽RJ45接口；7，IDC端子座；8，防塵蓋；9，PCB板。

網絡桌盒又有單/雙口-屏蔽款/非屏蔽款（超五類，六類，超六類）。

當然此款網絡桌盒是符合國際電工協會IEC60603標準的。主要的規格如下：

材料表面處理：鋅合金電渡鏢、全新聚碳酸酷（PC）

適配接口：RJ45 8P8C 標準插座

機械插拔力測試：30N和接口插拔次數：750次

環境存儲溫度：40° ~＋70°和工作溫度：10°~＋60°

采用的組件材料是均符合ROHS環保指令要求的。

那么該如何使用呢？下面就介紹一下如何安裝使用桌盒？

首先準備好所需要網線桌盒、扎帶、剪線鉗、打線刀，螺絲刀，步驟如下：

1，在網線2cm處用打線刀剝去外皮，去掉鋁箔，將里面的地線持到另一邊；

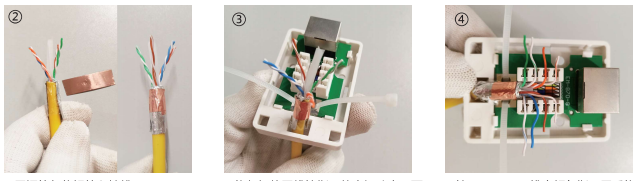

2，用銅箔包住鋁箔和地線；

3，將包好的網線按指示從中間孔內下面往上穿入，注意不要搞反，如圖，后用剪線鉗剪去網線中間的十字骨架；

4，按568A/568B線序顏色指示用手將對應顏色網線壓入線槽內；

5，用打線刀用力將網線一一對應壓入端子座內；

6，壓入后，用剪線鉗剪去多出的網線；

7，合上防塵蓋， 并將扎帶綁緊網線，剪去多出的部分。取出螺絲，將栗盒用螺絲刀固定在所需安裝的位置；

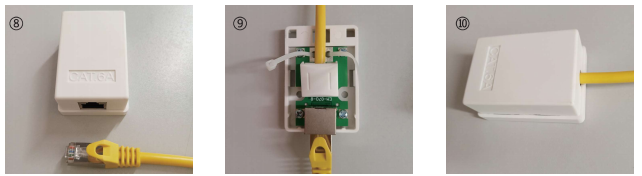

8，蓋上上蓋， 完成安裝。此時插上水晶頭即可連網；

9，網線也可以直接接入，  單口桌盒上蓋后面也有進線孔；雙口桌盒可以用鉗子將上蓋后面薄的地方剪去實現進線；

10，這是從后方進線孔完成的接線安裝。
