不論您公司準備換個大的辦公室，滿足業務辦公需求，還是您買了新房，有了屬于自己的小窩，想想馬上要開工裝修了，心情都會有些小雞凍~

裝修可是一門大學問，不提前做好規劃和攻略，萬一采坑了，那就后悔莫及了！

不管你是在工作中傳輸文件，還是在家追劇，刷抖音或葛優躺……在沒有網絡的環境下，你是不是感到渾身不自在？所以在裝修時，辦公/家庭網絡安裝可不能馬虎！有些動手能力強的朋友喜歡自己去組建家里的網絡設備，但大部分是裝修小白，請的裝修工人不一定很專業，不排除有“野生”電工，將家里的網絡非專業規范化布置，甚至亂接一通，使我們在使用網絡時，網線明明接好了，可就是沒有反應，網絡不通等情況發生……后面我們還得重新檢修返工，得不償失啊！

現在我們就拿這款網絡面板來介紹一下接線方法，有志于自己動手接線網絡插座的朋友可以來學一學，自己搞定不求人，So easy！

了解網絡面板結構

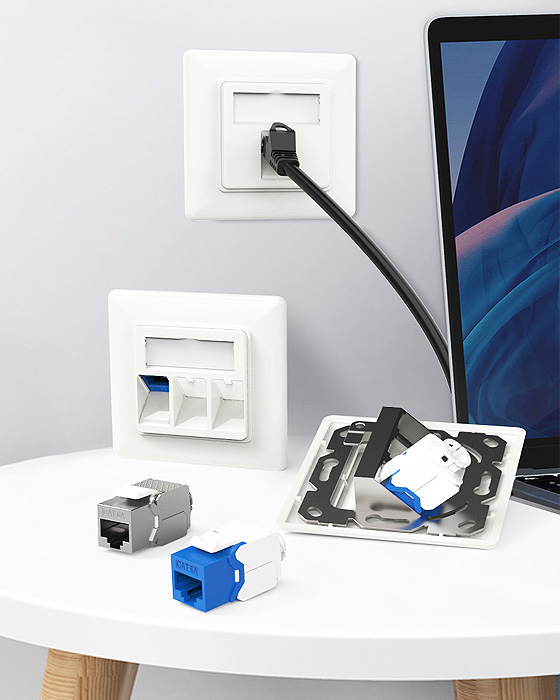

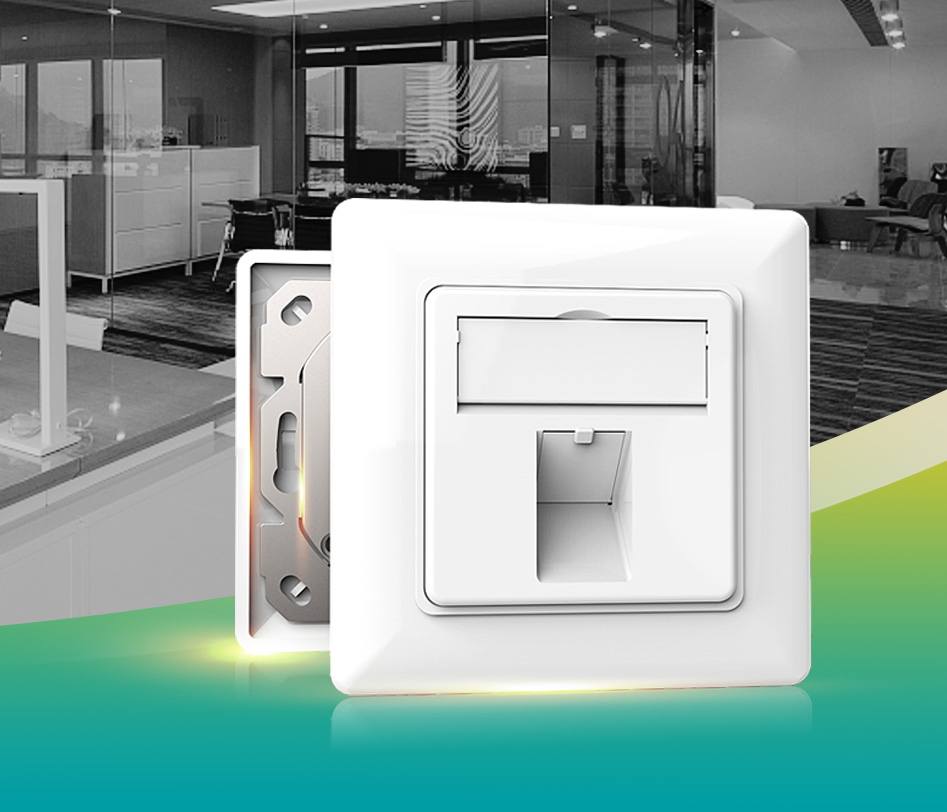

這款網絡面板插座規格是80*80MM，它除了擁有優雅潔白的時尚外觀之外，還具備以下特點和功能：

外觀設計：采用工程級ABS注塑一體成型，強度高、耐腐蝕、耐高溫
　　多種規格：單口/雙口/三口，滿足不同需求，通用RJ45接口
　　防塵裝置：即插即用防塵門設計，防塵防蟲，保護接口，實用安心
　　鋅合金支架：采用一體壓鑄成型，抗壓不變形，經久耐用
　　可拆卸標簽：透明卡片，方便標記更換及管理

另外還有一個主要構成部分——網絡模塊（有的面板不自帶模塊，需要單獨購買）。就是將網線按照568A和568B這兩種不同標準的接線方式，打線到這個模塊上，實現網絡連通上網。它是網絡性能傳輸的核心部件哦！

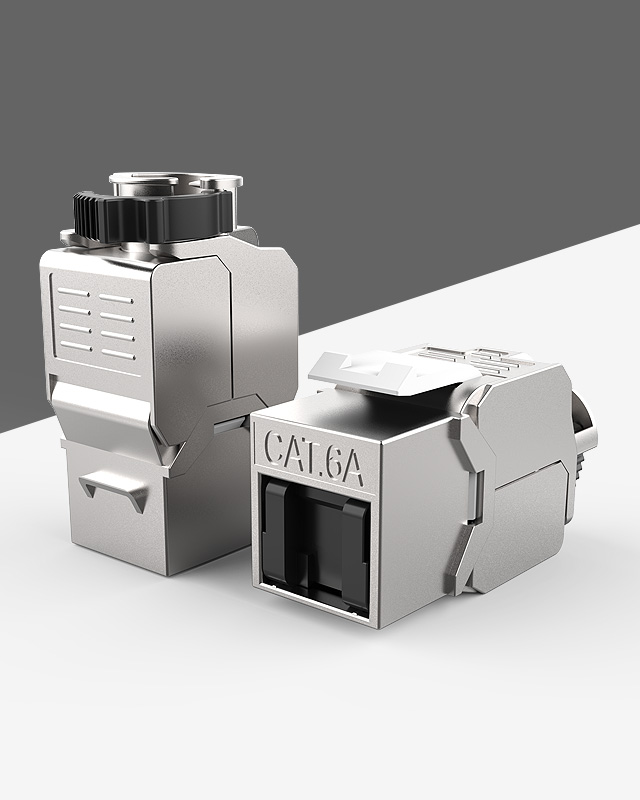

今天就以這款超六類-鋅合金屏蔽免打網絡模塊為例，如何將網線接入到網絡模塊上呢？直接上干貨，步驟如下：

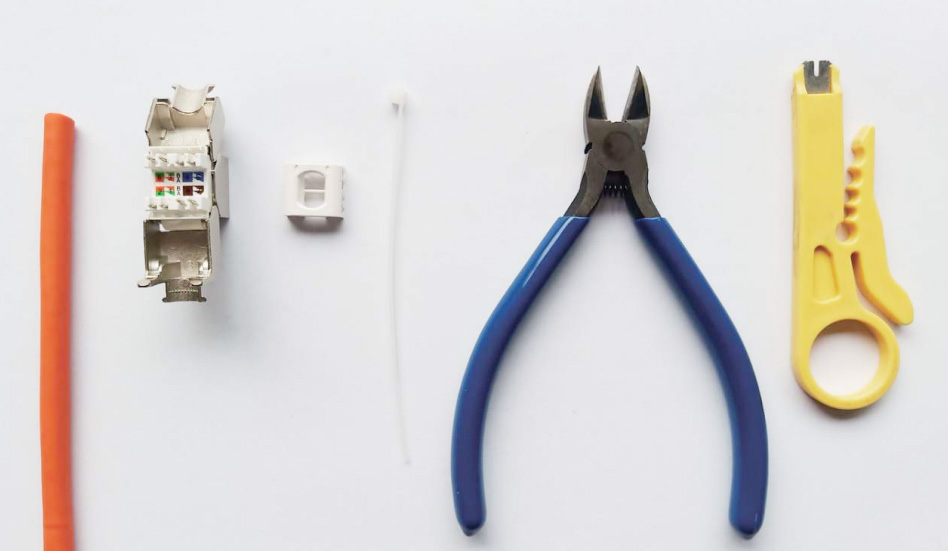

01，準備材料工具：網線、模塊、壓線蓋、軋帶、打線刀、剪線鉗；

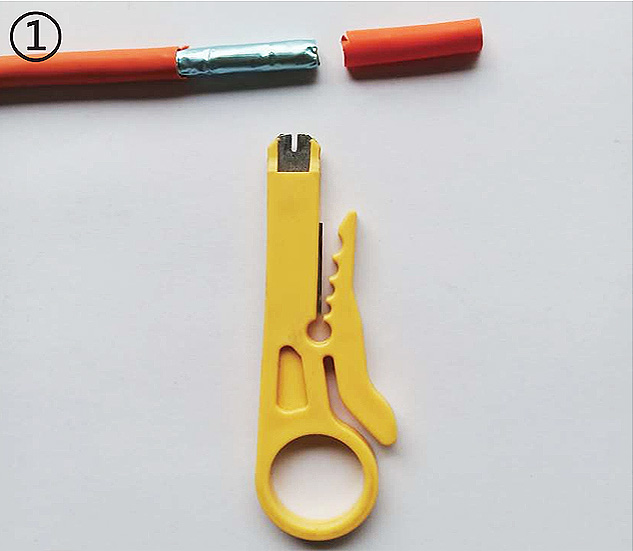

02，在2cm處用打線刀剝離外皮，整理網線線芯；

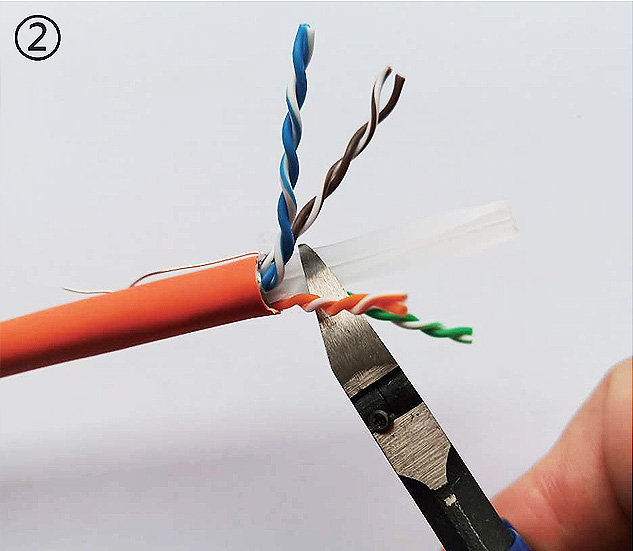

03，用剪線鉗剪去網線中間十字骨架（若沒有骨架可忽略）；

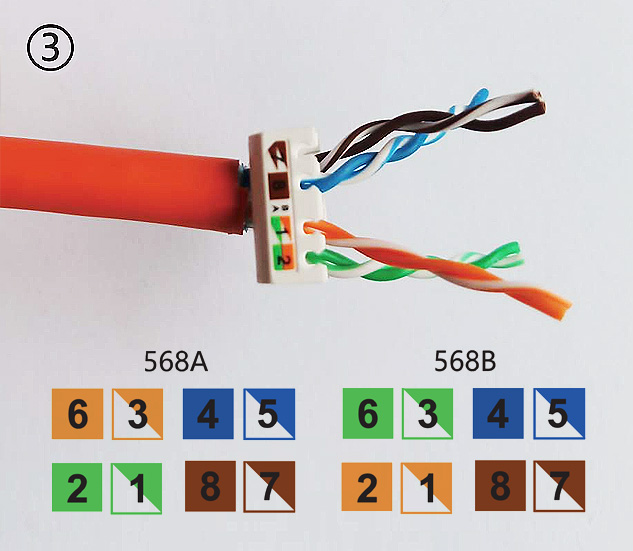

04，將網線按照線位貼顏色指示穿入壓線蓋，注意不要接錯！

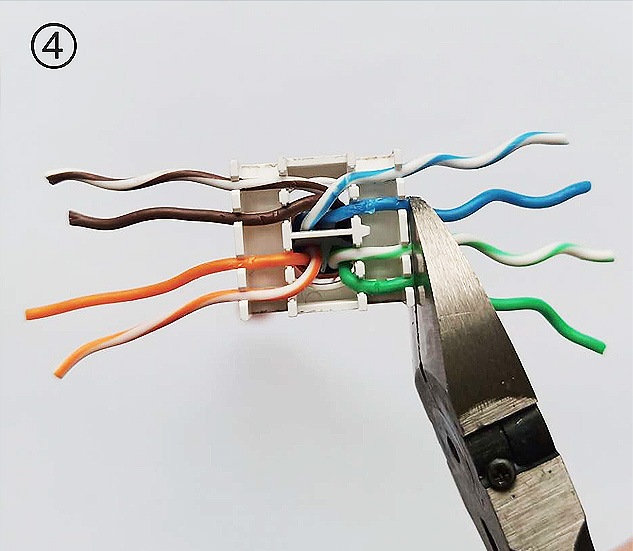

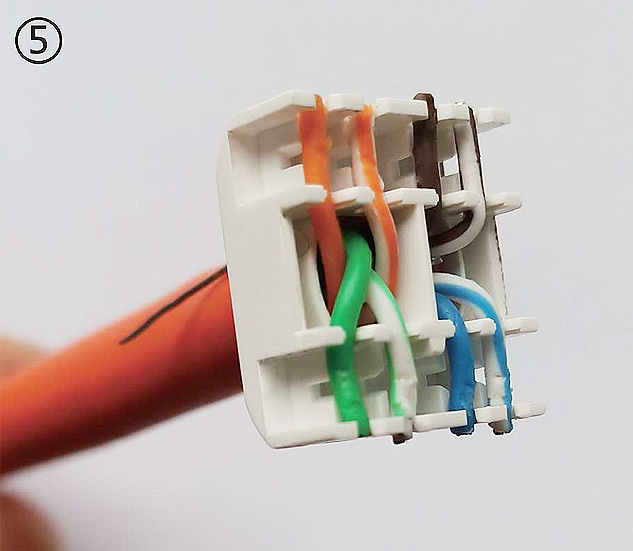

05，按照568A/568B線序顏色指示，用手將對應顏色的網線壓入線槽內。壓緊后，用剪線鉗剪去多余的部分；

06，壓線蓋完成示意圖；

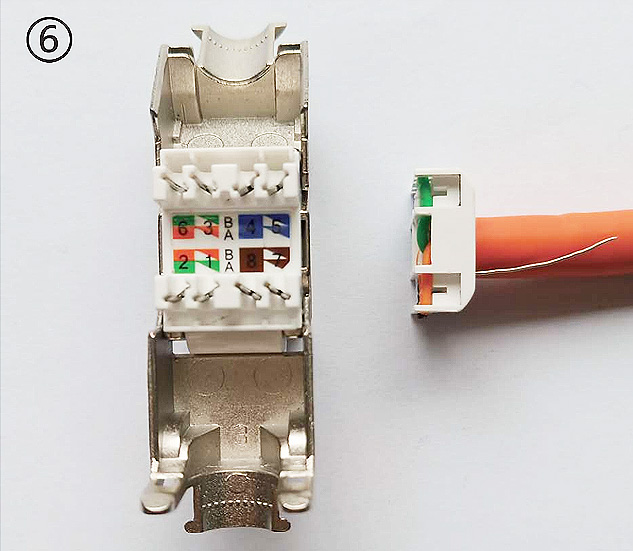

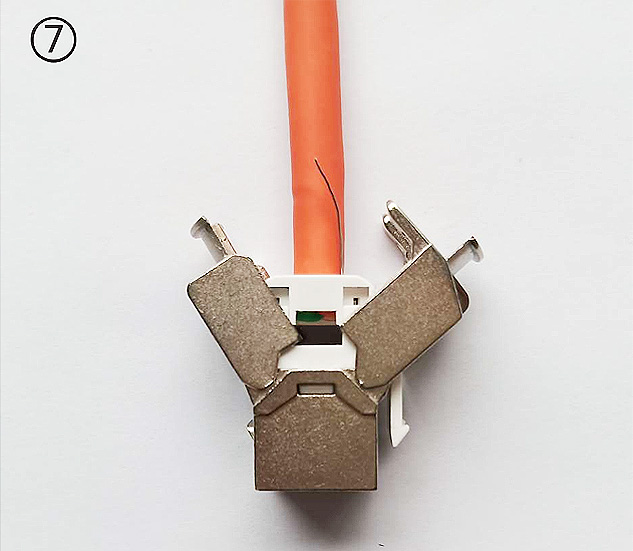

07，將完成好的壓線蓋按照模塊端子座上的數字指示一一對應，用力壓入端子座；

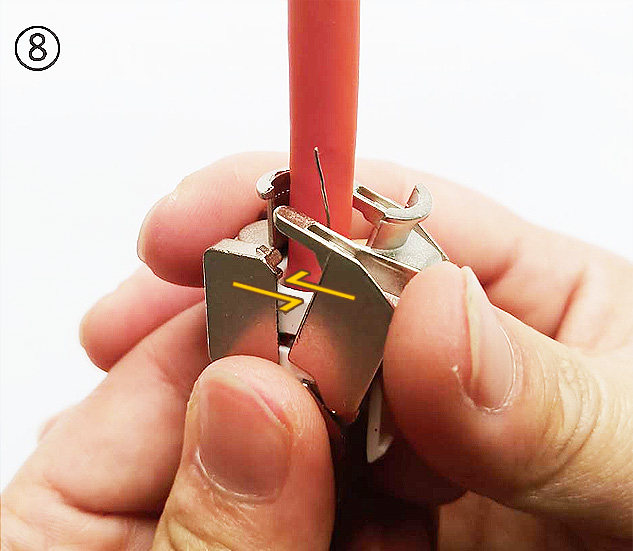

08，如圖所示，壓入后合上兩邊的耳扣；

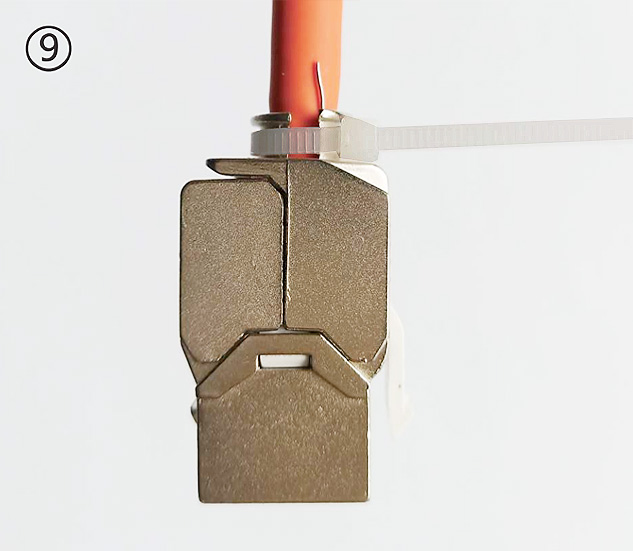

09，兩邊的耳扣用力合上，聽到清脆的“咔噠”聲，說明已完成；

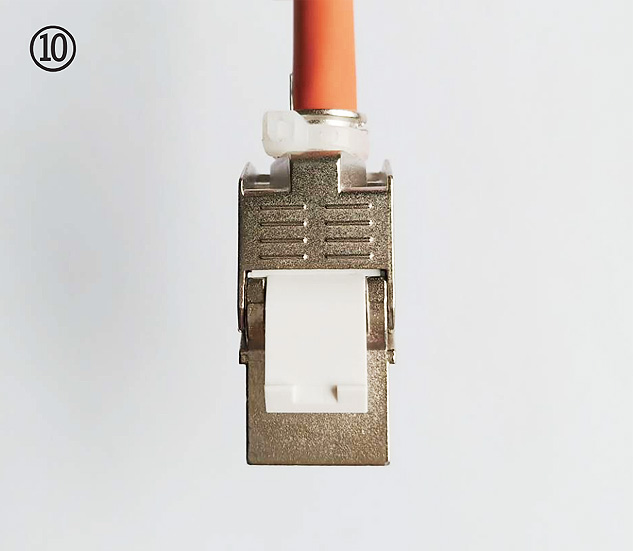

10，接著穿上扎帶，固定好網線，剪掉扎帶多余的部分；

11，安裝完成。

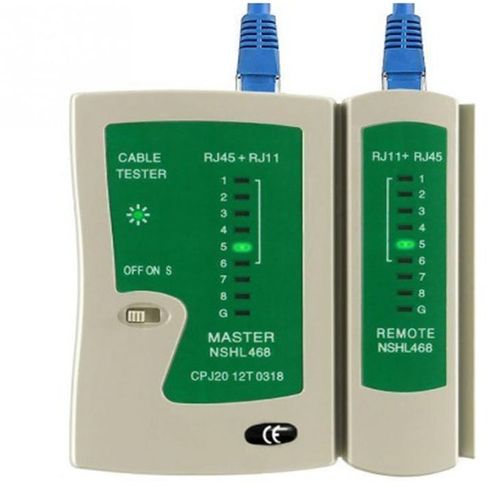

模塊打線已經算完成了，下面我們就把外接網線插入這個網絡模塊網線接口中，分別將模塊和網線的另一端網線接口接入網線測試儀，來檢測網線連通情況。

在自動掃描下，2個設備從1~G指示燈對應逐個亮綠燈，說明接線正確，沒有問題。如果亮燈在自檢中出現斷開不亮或跳線的情況，就要分析檢測打線線序是否正確，線芯有沒有卡緊等問題。

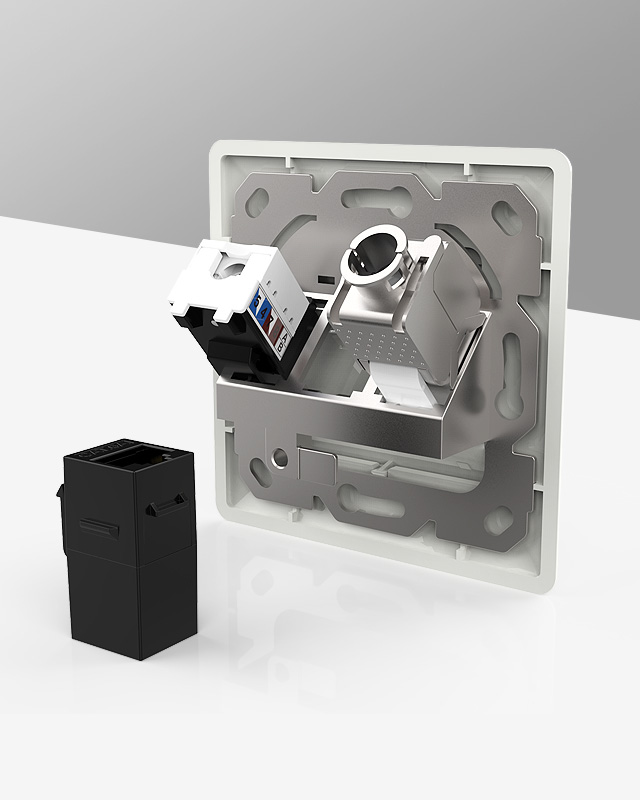

最后，將裝好的模塊通過支架嵌入到網絡面板接口中，再把面板裝入墻面底盒上即可。

了解了這么多，網絡面板接線方法是不是比較簡單，沒想象中那么難吧？！如果有機會按照上面的步驟自己動手實操一下，你會學會更多哦~
